通过光纤改进通信系统可靠性-(线路交换)
时间: 2021-02-24 20:14 浏览次数:
自愈环的“线路切换”方法使用相邻节点之间的四根光纤,而不是APM方案中的两根,这种方法有时被称为四光纤热备用(FFHS)系统

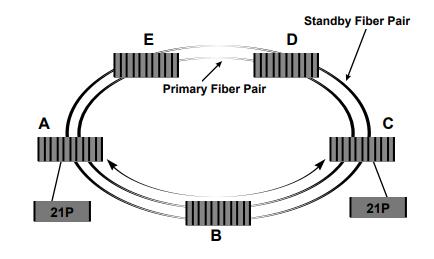

典型FFHS环
自愈环的“线路切换”方法使用相邻节点之间的四根光纤,而不是APM方案中的两根(看上图),这种方法有时被称为四光纤热备用(FFHS)系统。
与APM方案相比,FFHS的主要优点是信道可以在环周围重复使用任意次数,并且仍然包括在自愈算法中。与apmt1系统的24信道限制不同,一个10节点ffhst1环可以包括多达240个自愈信道,前提是所有信道都在相邻节点之间路由。。
这是可能的,因为当链路发生故障时,所有断开的信道(无论是否承载数据)都会切换到备用光纤,并沿环的相反方向路由。这被认为是一种硬件方法,因为执行自愈的所有电路和逻辑都驻留在收发器模块上。
在正常工作情况下,心跳信号在备用光纤环周围连续循环。这有两个目的,首先,它允许对这些光纤进行监控,这样用户就可以确保光纤完好无损,并在需要时随时可以使用。其次,heartbeat将所有节点上的备份收发器保持在光中继器模式下,当在链路中的一条或两条主光纤上检测到低信号或高错误率时,断开线路两侧的节点将其受影响的传输和接收方向反向传输到环周围的备用光纤上。
环背面的所有节点都已处于中继器模式,因此信号几乎立即重新连接以修复受影响的通道,一旦中断被修复,主路径将在短暂的安全延迟后恢复,根据环中节点的数量以及传输和接收主光纤是否都断开,采用这种方法的信道重新配置在8到50毫秒内完成。
FFHS解决方案的另一个好处是降低了重路由电路的延迟,当导频线继电器应用于具有大量节点的环时,这一点变得非常重要,当通道延迟超过1ms时,导频线继电器对故障电流的敏感度显著降低。
APM进近通过环背面周围每个直通节点的交叉连接来路由受影响的通道,以承载重新路由的电路,不同系统的典型通过延迟范围为20µS到250µS。由于反向总是比主方向有更多的延迟,由于额外的直通节点,延迟可能成为允许正确导频线操作的关键。根据制造商的交叉连接延迟,给定环中的节点数可以限制为5个,以仍然产生可靠的导频线操作,随着光环尺寸在更大的地理区域内增长,与光速有关的延迟也开始变得显著,每公里光纤5µS是距离造成的额外延迟的良好估计。
FFHS方法也不需要预先设计。系统将自动减少故障链路或节点周围的通信量,而无需用户预先定义备用映射。
对于FFHS方案来说,延迟问题要小得多,因为它们通过在环周围的备份路径中使用光中继器来绕过环中的大多数交叉连接。在这些系统中,光中继器的延迟约为6µS。这种较低的延迟允许导频线和其他时间关键信道应用于更大的环,而不会对性能产生不利影响。带导频线继电器和多达17个节点的环目前正在使用FFHS方案。
