加兰市位于美国德克萨斯州达拉斯东北部约50平方英里的住宅区和工业区，输电系统由30英里长的69千伏架空线路和80英里长的138千伏线路组成，基本上分为两个回路，我们称之为南北回路。该市还拥有370英里的15千伏架空线路和400英里的15千伏地下线路，这些线路不包括在光纤项目中。



高速输电线路保护选择的继电器是通用电气公司的CPD或ABB电力T&D公司（西屋电气公司）的HCB-1，这些继电器是多年前选择的，因为它们易于应用于短线，并具有很好的选择性，可以将故障隔离到适当的线路段。两个继电器都在单个金属线对上工作，并在终端之间传输相位和振幅信息。

通过比较两端电流，继电器确定观察到的故障电流是由内部故障还是外部故障引起的，并将相应跳闸或抑制。CPD使用循环电流技术来传输跳闸条件下的相位和幅值信息，而HCB-1使用反向电压技术来完成相同的任务。在项目过程中，大多数现有的CPD继电器被替换为新的HCB-1继电器，因为选定的制造商的光纤多路复用设备有一个成熟的接口可用于HCB-1。



这些继电器使用的大多数导电线是在1965年至1980年间安装的。除导频线中继外，导频线还用于SCADA、电话和音频中继。随着时间的推移，老化对导线的影响变得越来越明显，SCADA的错误率越来越高，继电器操作不当，维护也越来越频繁。据T&D负责人兰迪·怀特（Randy White）说，“预计每次下雨时，先导线继电器都会误动。

”当一对导线因绝缘层断裂或其他故障短路而损坏时，这对导线就被停用，另一对导线被使用，好的配对数量正在迅速减少。1993年4月，兰迪说服城市管理部门用一个新的光纤网络来取代那些故障的导频线，这将大大提高所有通信系统的可靠性，他们还考虑从当地电话公司租赁T1带宽到每个变电站。事实证明，购买和安装自己的光纤的回报期不到5年。

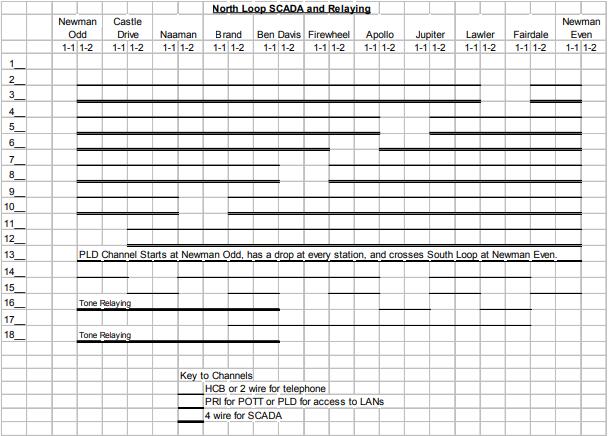

决定安装一个单一的系统，不仅包括继电保护，而且包括所有变电站通信要求，为了减少将SCADA、音调和引导线中继置于一个系统的支配下的恐惧，决定在两个环路（北和南）中实施自愈环结构。





下一步是选择安装光纤的方法，采用Siecore光纤的整体式架空光纤管道因其易于对现有线路进行改造，以及在光纤断裂时更快的维修时间而被选中。一旦管道安装在相线下方，就可以根据需要拉动或推动新的光纤穿过管道，以增加光纤数量或修复损坏的部分。
